Почему ваш промышленный потолочный вентилятор выходит из строя: 23-летний полевой аудит реалий промышленной вентиляции

Краткий обзор

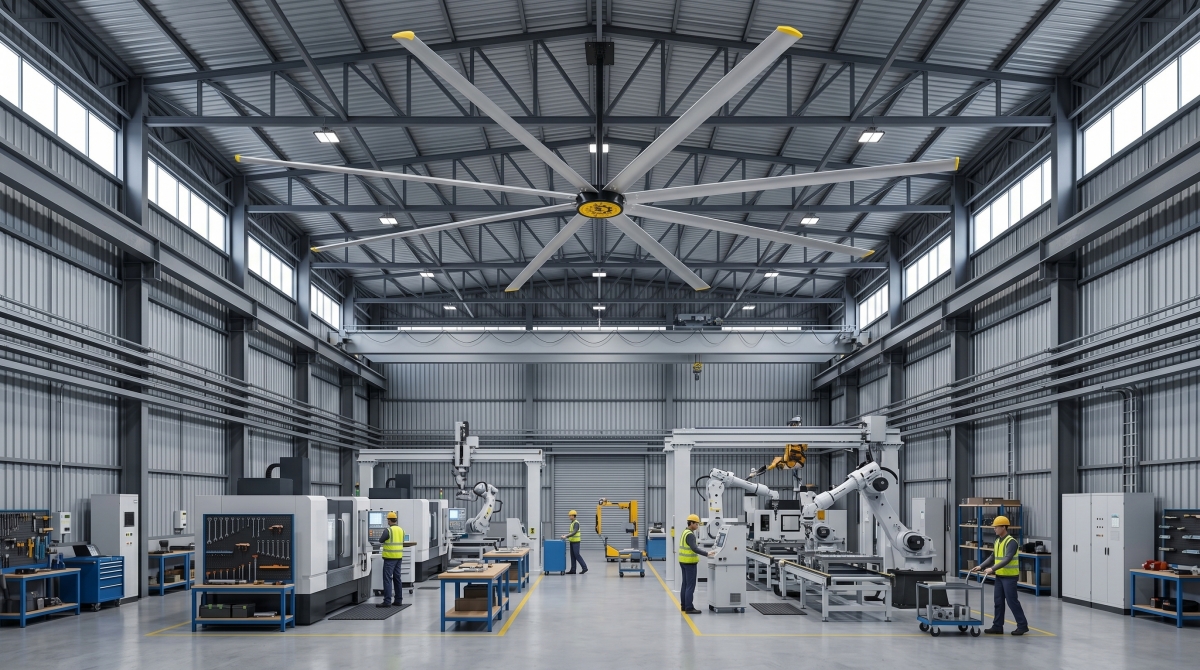

Зайдите в любой логистический центр площадью 5000 квадратных метров со стальным каркасом или цех тяжелого металлообрабатывающего производства в пик сезона влажности — и вы увидите одну и ту же картину по всему миру. Высоко под бетонным полом полдюжины массивных промышленных потолочных вентиляторов вращаются на максимальных оборотах. Их 7,3-метровые лопасти рассекают воздух, создавая впечатляющий механический шторм. Но спуститесь на складской пол, где происходит реальная работа, и иллюзия качественной вентиляции полностью разрушается. Эпоксидное покрытие пола становится скользким от маслянистого слоя влаги, вилочные погрузчики заносятся на поворотах, как гоночные автомобили, а рабочие расстегивают форменные рубашки, жалуясь, что воздух ощущается как влажный бархат.

Этот отчет представляет жесткий полевой аудит причин, почему эти установки неэффективны. Опираясь на 23-летний опыт Terrui в области экологической инженерии, мы обходим глянцевые рекламные каталоги и анализируем фундаментальную физику вентиляции. Мы рассматриваем Что (структурный переход от устаревших редукторов к синхронным двигателям с постоянными магнитами), Почему (термодинамические и материальные отказы, снижающие эффективность) и Как (поэтапное внедрение управляемых датчиками IoT-цепей обратной связи). Если вы относитесь к управлению воздушной средой вашего объекта как к простой задаче «включил и работай» — вы ежемесячно переплачиваете за коммунальные услуги, просто перемешивая застоявшийся воздух. Настоящее управление окружающей средой требует отказа от сырых показателей числа оборотов и внедрения не требующих обслуживания структурных активов, ориентированных на реальную окупаемость.

Что: Механика технологии прямого привода с синхронным двигателем на постоянных магнитах (PMSM)

Если ваша инженерная группа на объекте все еще подписывает заказы на закупку промышленного потолочного вентилятора, работающего на традиционном асинхронном индукционном двигателе в паре с редуктором, то вы, по сути, внедряете механическое решение 2010 года на сверхконкурентный энергетический рынок 2026 года. Десятилетиями стандартным способом вращения массивного набора алюминиевых лопастей вентилятора было использование стандартного высокооборотного асинхронного двигателя, работающего в горячем режиме, с подключением системы шестерен для снижения скорости до приемлемых 50–60 об/мин и одновременного увеличения крутящего момента.

Механика редуктора подразумевает постоянное зацепление зубчатых колес, что создает огромное трение. Это трение рассеивает энергию в виде тепла. В стандартной установке значительная часть входной электрической энергии теряется прямо в корпусе редуктора, прежде чем достигнет ступицы лопасти. Более того, шестерни изнашиваются, требуя синтетических смазочных материалов, которые протекают на безупречно упакованную продукцию.

Современный высококлассный промышленный потолочный вентилятор PMSM существует или терпит крах благодаря архитектуре синхронного двигателя с постоянными магнитами (PMSM). Эта конструкция полностью исключает промежуточные редукционные механизмы. Используя высококоэрцитивные редкоземельные постоянные магниты, установленные непосредственно на роторе, двигатель создает магнитное поле чрезвычайно высокого потока. Когда обмотки статора получают ток от контроллера, ротор вращается идеально синхронно с вращающимся магнитным полем. Нет никаких связей, ремней, которые могли бы растянуться, латунных шестерен, которые могли бы стереться, и нулевых фрикционных буферов. Путь электрической энергии ведет напрямую к сборке лопастей диаметром 7,3 метра. Крутящий момент генерируется непосредственно на валу, что позволяет системе поддерживать плоскую кривую КПД выше 93 процентов во всем диапазоне рабочих скоростей.

Почему: Материаловедение и термодинамические режимы отказа

Чтобы понять, почему дешевые системы вентиляции выходят из строя, необходимо взглянуть на скрытое материаловедение и кинетику деградации окружающей среды, которые разрушают традиционное оборудование. Первым серьезным препятствием является структурный мертвый вес. Стандартный стальной или чугунный двигатель промышленного вентилятора может легко весить более 130 килограммов. Подвешивание такого мертвого груза на стареющую фермовую балку создает постоянную статическую нагрузку, которая приводит к усталости конструкции при воздействии гироскопических сил прецессии.

Чтобы решить проблему веса без ущерба для структурной прочности, компания Terrui использует высококачественные рамки и корпуса из стеклопластикового композита. Стеклопластик обеспечивает невероятное соотношение прочности и веса: он обладает жесткостью конструкционной стали, одновременно снижая статический вес сверху до 75 процентов. Что еще более важно, это полностью меняет то, как система выдерживает воздействие окружающей среды:

Коррозионная стойкость и непроводящие свойства: На требовательных промышленных объектах, таких как линии травления, химические склады или прибрежные распределительные центры, углеродистая сталь быстро окисляется и отслаивается. Низкокачественные пластики деформируются под тепловым воздействием. Высококачественный стеклопластик, однако, полностью ржавоустойчив, не проводит ток и невосприимчив к химическому газовыделению. Это делает промышленный потолочный вентилятор из стеклопластика единственным логичным выбором для агрессивных сред, так как композитная матрица остается физически неповрежденной и структурно прочной в течение десятилетий, не требуя подкраски.

Дефицит зимней дестратификации: Отключение парка промышленных потолочных вентиляторов зимой — это огромная финансовая утечка. Теплый воздух естественным образом скапливается у потолка, в то время как уровень пола остается ледяным. Работа вентиляторов на низкой скорости в реверсивном режиме выталкивает это запертое бесплатное тепло вдоль стен вниз, к полу, балансируя пространство и сокращая счета за отопление до 25 процентов.

Гармонические искажения (THD): Низкокачественные приводы вентиляторов через свои частотные преобразователи (ЧРП) вносят гармонические помехи в электрическую сеть вашего предприятия. Это высокочастотное электрическое загрязнение вызывает сбои в работе ПЛК, случайные ошибки связи в автоматических сортировщиках и потерю калибровки цифровых датчиков.

Как: Внедрение IoT-цепи обратной связи

Оборудование настолько же умно, насколько и логика, управляющая его параметрами привода. Чтобы раскрыть истинную энергоэффективность, необходимо отказаться от ручных настенных регуляторов и интегрировать вентиляционный массив в локальную цепь обратной связи, управляемую датчиками, такую как сеть Terrui IoT + AI.

Шаг 1: Развертывание непрерывного отслеживания THI

Вместо работы вентиляторов на постоянной скорости разверните датчики относительной влажности окружающей среды и температуры инфракрасной плиты. Центральная система непрерывно вычисляет текущий индекс температуры и влажности (THI) и контролирует запас по точке росы.

Как только система обнаруживает, что температура половой плиты опускается слишком близко к точке росы окружающего воздуха, программное обеспечение автоматически увеличивает обороты привода PMSM. Ускоряя горизонтальную струю у пола, вы повышаете температуру поверхности бетонной плиты и испаряете микроконденсат до того, как образуется жидкая вода, устраняя синдром «потного пола» (SSS) и снижая потребляемую мощность в зависимости от спроса на 30 процентов.

Шаг 2: Создание пространственного картографирования препятствий в реальном времени

Воздух ведет себя как жидкость. Если столб движущегося воздуха ударяется о плоскую сторону подвесного мостового крана или сплошной блок высокоплотных паллетных стеллажей, когерентный воздушный поток разбивается на хаотическую турбулентность. Вы должны нанести точки установки ваших вентиляторов, используя истинную трехмерную гидродинамическую модель, гарантируя, что нисходящий поток очищает структурные препятствия и образует непрерывную низкоскоростную струю по полу через рабочие зоны.

Шаг 3: Активация цифровых защитных контуров по обратной ЭДС

Запрограммируйте контроллеры ваших двигателей постоянно отслеживать аномалии фазного тока. Если какое-либо высокое складское оборудование случайно заденет лопасть вентилятора, система обнаруживает микросекундный всплеск отклонения тока двигателя по обратной ЭДС и отключает питание катушек в течение миллисекунд, предотвращая катастрофическое структурное повреждение до того, как несбалансированный ротор сможет скрутить крепления крыши.

FAQ (Часто задаваемые вопросы)

Вопрос 1: Почему на этих системах действительно нет необходимости в «замене масла» или подтяжке ремней?

О: Традиционные промышленные вентиляторы полагаются на расходные детали, такие как резиновые приводные ремни, которые растягиваются, высыхают и трескаются, требуя от обслуживающего персонала подниматься на ножничном подъёмнике для их подтяжки каждые полгода. Они также оснащены многозубыми передачами, требующими регулярной замены масла для удаления металлической стружки, образующейся от трения зубьев. Промышленный потолочный вентилятор с прямым приводом PMSM оснащен ротором, свободно вращающимся внутри магнитного поля, поддерживаемым исключительно тяжелыми, наглухо запечатанными двухрядными роликовыми подшипниками с двойным уплотнением. В системе отсутствуют фрикционные компоненты, нет ремней и жидких смазочных материалов, что дает полностью запечатанную систему, рассчитанную на безотказную работу без вмешательства.

Вопрос 2: Действительно ли промышленный потолочный вентилятор предотвратит «запотевание» моих бетонных полов?

О: Да, но только если запустить систему до того, как конденсационный слой фактически образуется. Синдром «потного пола» возникает, когда теплый влажный воздух поступает в помещение и встречается с холодной бетонной плитой пола, сохранившей ночной холод, из-за чего температура воздуха падает ниже точки росы. Если пол уже мокрый, включение вентиляторов — это запоздалая, реактивная мера. Запуская вентиляторы на опережение по сигналам датчиков, вы увеличиваете коэффициент конвективной теплопередачи поверхности бетона, разогревая плиту до температуры, соответствующей точке росы окружающей среды, и останавливая физику конденсации до того, как вода может накопиться.

Вопрос 3: Безопасен ли корпус из стеклопластика для цехов с высокой температурой, таких как литье или ковка?

О: Абсолютно. Стеклопластик признан во всем мире своей исключительной термической стабильностью. В отличие от стандартных термопластов, которые размягчаются, деформируются или провисают при воздействии высоких температур, промышленный стеклопластик без труда сохраняет свою структурную жесткость при температурах окружающей среды, превышающих 50–55 градусов Цельсия. Это критически важно непосредственно под кровельными конструкциями тяжелых кузнечных цехов, литейных заводов или цехов литья пластмасс под давлением. Более того, в отличие от корпусов из стали или чугуна, которые поглощают лучистое тепло и действуют как тепловые радиаторы, излучающие тепло обратно на рабочих, стеклопластик обладает отличными изоляционными свойствами, помогая защищать климат рабочей зоны.

Вопрос 4: Могу ли я реально управлять массивом из 50+ вентиляторов в нескольких зданиях из единого интерфейса?

О: Да. Устаревший подход с прокладкой десятков отдельных аналоговых настенных регуляторов к центральной комнате устарел. Современные системы используют промышленный протокол Modbus или беспроводные ячеистые протоколы для подключения каждого отдельного ЧРП к единой облачной панели управления. Из этого портала вы можете применять различные груп
