Стратегическая инженерия: нарушение стратификации аммиака зимой с помощью модуляции низкоскоростного циркуляционного вентилятора

Резюме

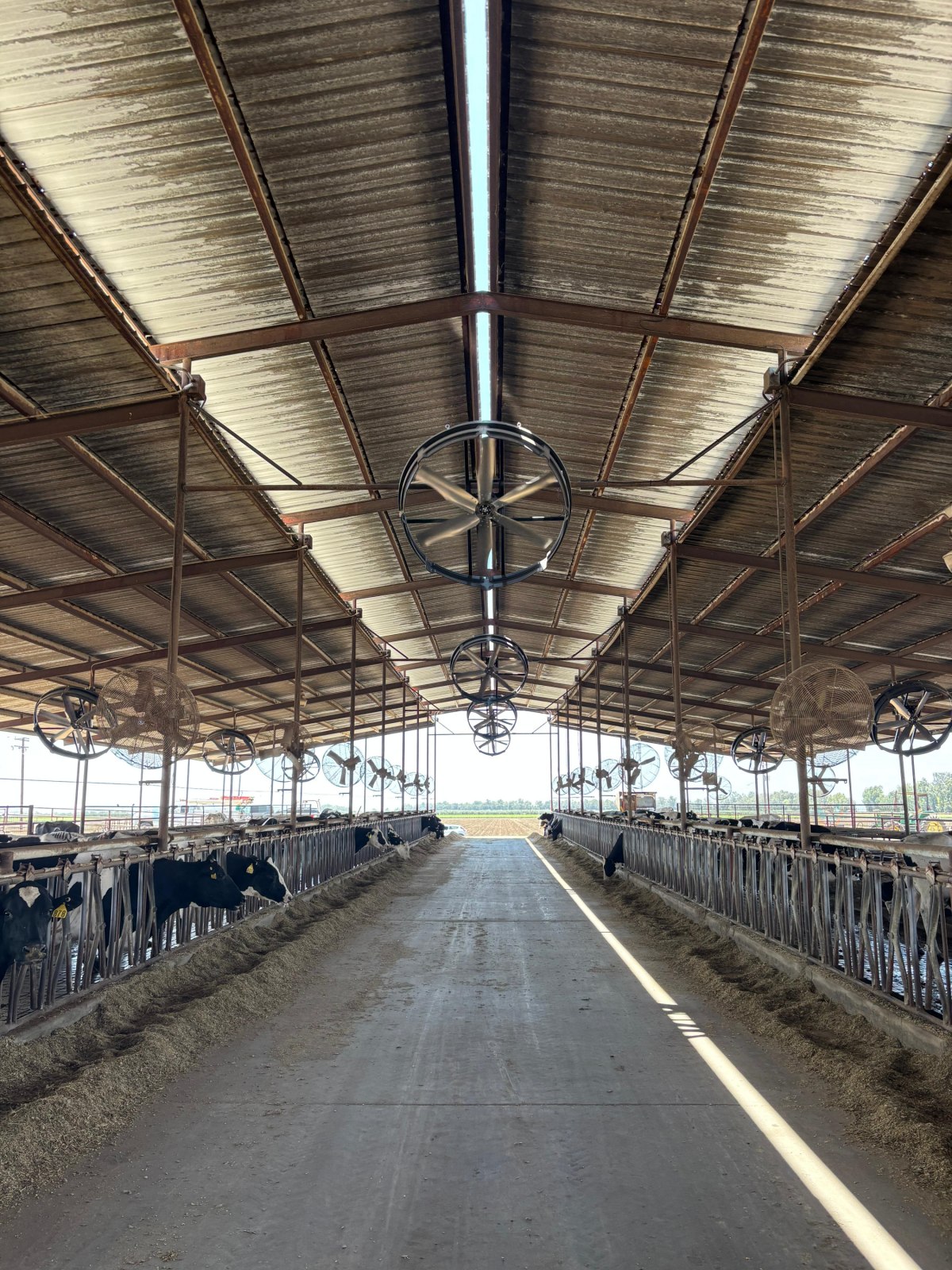

Циркуляционный вентилятор — единственный технический барьер, предотвращающий полный респираторный коллапс в зимних закрытых коровниках. Когда сараи герметизируют для защиты термонейтральной зоны стада, они непреднамеренно превращаются в газовые камеры, где аммиак (NH3) и влага захватывают качество атмосферы. Поскольку аммиак — это плотный, водорастворимый побочный продукт разложения навоза, он не просто улетучивается; он оседает в токсичной «дыхательной зоне» на высоте примерно 0,5–1,0 метра над подстилкой. В этом отчете рассматривается применение технологии циркуляционных вентиляторов — в частности, серий Terrui 115-A и 368-B с приводом от PMSM — как инструмента для активной гомогенизации атмосферы. Используя APP-управляемую бесступенчатую модуляцию, эти вентиляторы можно замедлить до шепчущей скорости, которая нарушает стратификацию газов, не вызывая холодового стресса. Эта логика «скруббинга» поднимает тяжелые молекулы аммиака в верхний объем коровника, позволяя им быть обработанными вторичными вытяжными точками. Это протокол биологической безопасности, который защищает мукоцилиарную защитную систему стада в самые рискованные месяцы года.

Что: Инженерная физика низкооборотной атмосферной гомогенизации

Определение профессионального зимнего циркуляционного вентилятора требует отойти от мышления «охлаждения коров», характерного для стандартного оборудования. Это трехмерный атмосферный смеситель. Эффективность этого процесса определяется плотностью крутящего момента двигателя и его частотной характеристикой на низких оборотах в минуту (об/мин). Серии двигателей Terrui 368-B и 368-A используют архитектуру наружного ротора с бесщеточным двигателем постоянного тока на постоянных магнитах (EC-двигатель), который сохраняет высокий коэффициент мощности даже при работе на 20% от номинальной мощности. В то время как двигатель 368-B мощностью 10 л.с. (7500 Вт) потребляет 13,5 А в пиковый летний период, в «Зимнем режиме» он цифровым образом снижается до доли этого потребления. В отличие от традиционных асинхронных двигателей переменного тока, которые страдают от «частотного скольжения» и перегрева при работе на низких оборотах, привод PMSM гарантирует, что циркуляционный вентилятор остается термически стабильным во время круглосуточных зимних циклов.

Структурный состав циркуляционного вентилятора также критически важен для зимней производительности. Каждый блок оснащен высокопрочной двойной рамой из полиэтилена (PE). PE — единственный жизнеспособный материал для закрытых зимних коровников, поскольку он обеспечивает абсолютную невосприимчивость к коррозии, вызванной конденсацией, которая превращает оцинкованные стальные вентиляторы в металлолом в течение трех лет. Аэродинамический узел — использующий сбалансированные лопасти из нержавеющей стали 304 или высококачественного сплава — спроектирован для перемещения воздуха ламинарной колонной. На низких зимних скоростях это создает нежный вихрь с достаточной кинетической энергией, чтобы вытеснять газы на уровне пола, не создавая сквозняка, который срывает тепловой пограничный слой коровы. Благодаря встроенному интерфейсу сигнала 0–10 В эти блоки циркуляционных вентиляторов функционируют как умные узлы, обеспечивая атмосферную детализацию, которая исторически была невозможна при стандартной логике вентиляции «вкл/выкл».

Сам двигатель использует редкоземельные магниты с высокой коэрцитивной силой, которые сохраняют плотность магнитного потока даже в условиях высокой влажности — «пота» закрытого коровника. Это гарантирует, что циркуляционный вентилятор сохраняет свой крутящий момент даже когда воздух насыщен влагой. Встроенный EC-контроллер управляет магнитным полем в реальном времени, микрорегулируя широтно-импульсную модуляцию (ШИМ), чтобы лопасти размером 114 дюймов или 72 дюйма обеспечивали постоянный, без пульсаций, воздухообмен. Это инженерный сдвиг от «перемещения воздуха» к «управлению гигиеной воздуха», где каждый ватт учтен. Корпус из PE дополнительно предотвращает акустический резонанс, что означает, что зимний процесс очистки практически бесшумен, снижая пики кортизола в стаде.

Почему: Анализ «мукоцилиарного эскалатора» и аммиачного тумана

Почему низкоскоростной циркуляционный вентилятор является жизненной необходимостью для современного скотоводства? Все сводится к гидродинамике аммиака и биологическому поведению покоя коровы весом 700 кг.

Патология дыхательной зоны 0,5 метра Здоровая молочная корова проводит 12–14 часов в день лежа. В это время ее морда находится на высоте 0,5–0,8 метра над подстилкой — именно в той зоне, где концентрация аммиака (NH3) и влаги достигает токсического пика. Аммиак — это цитотоксическая кувалда. Он не просто «плохо пахнет»; при концентрациях всего 20 частей на миллион (ppm) он парализует реснички в трахее коровы. Эти микроскопические волоски — «мукоцилиарный эскалатор», основная защита от воздушно-капельных патогенов. Когда этот эскалатор обездвижен, такие бактерии, как Pasteurella, и вирусы, как BRSV, оседают глубоко в легких. Это приводит к респираторному заболеванию крупного рогатого скота (BRD), которое является причиной №1 смертности телят и огромным бременем для рентабельности взрослых коров. Циркуляционный вентилятор — единственный инструмент, который может физически разбить этот «аммиачный туман» на уровне пола.

Гомогенизация против теплового срыва и холодового стресса В герметичном зимнем коровнике воздух стратифицирован. Теплый чистый воздух остается у потолка, в то время как холодный токсичный воздух находится на уровне коров. Если запустить циркуляционный вентилятор на летних скоростях, вы срываете тепловой пограничный слой коровы, заставляя ее тратить энергию на обогрев, а не на производство молока. Это катастрофа для рентабельности. Однако, используя приложение для модуляции редкоземельного EC-двигателя до «шепчущей» скорости (поддерживая скорость ветра на уровне животного ниже 1,5 м/с), циркуляционный вентилятор нарушает слоистость газов, не охлаждая стадо. По сути, вы используете вентилятор как инструмент для скруббинга, чтобы поднять токсины в верхний объем коровника, где они могут быть эффективно обработаны коньковыми отверстиями.

Экономическая стоимость зимнего застоя и респираторных потерь Скотоводы часто думают, что экономят деньги, выключая циркуляционный вентилятор зимой. Это ложная экономия. Стоимость одной вспышки BRD — включая ветеринарные сборы, антибиотики и необратимую потерю будущей продуктивности — намного превышает ничтожное энергопотребление двигателя 368-B, работающего на 25% мощности. Поддерживая чистую дыхательную зону, вы защищаете потребление сухого вещества (DMI) и гарантируете, что иммунная система стада сосредоточена на производстве, а не на выживании. Циркуляционный вентилятор — это биологический страховой полис для ваших самых ценных активов.

Относительная влажность и выживаемость патогенов В застойном воздухе закрытого коровника относительная влажность (RH) часто превышает 90%. Это чашка Петри для патогенов окружающей среды. Высокая RH препятствует высыханию подстилки, что приводит к кожным инфекциям и влажной шерсти, увеличивая риск холодового стресса. Циркуляционный вентилятор способствует постоянному испарению влаги. Даже на низких скоростях движение воздуха помогает поддерживать поверхность стойла сухой, снижая выживаемость бактерий, переносимых по воздуху. Поскольку двигатель Terrui PMSM настолько эффективен, вы можете запускать этот процесс сушки круглосуточно, по сути используя воздух как «натуральный дезинфектант» для поддержания биобезопасности коровника.

Как: Внедрение цифрового протокола «скруббинга» для зимнего воздуха

Реализация успешной стратегии зимнего качества воздуха требует перехода от «человеческой интуиции» к «цифровой точности». Следуйте этому техническому протоколу для линейки циркуляционных вентиляторов Terrui:

Шаг 1: Калибровка скоростных профилей «Зимнего режима» Используя приложение Terrui, каждому циркуляционному вентилятору должен быть назначен определенный зимний скоростной профиль. Для 72-дюймового блока с двигателем серии 254 (2000 Вт) количество оборотов в минуту должно быть ограничено примерно до 20–25% от номинальной мощности. Это создает достаточное давление для разрыва стратификации газов, не вызывая дрожи. Для массивного 114-дюймового циркуляционного вентилятора двигатель 368-B мощностью 10 л.с. должен быть установлен на цикл низкой нагрузки. Это потребляет минимальный ток — часто менее 2 А — при том что очищается огромная трехмерная зона воздуха, гарантируя, что воздух в задней части стойл такой же чистый, как и у конька.

Шаг 2: Синхронизированное создание вихря и картирование застойных зон Вместо того чтобы запускать вентиляторы как независимые блоки, их следует группировать для создания единой логики смешивания воздуха. В стандартном коровнике вентиляторы над кормовым проходом и над стойлами могут быть синхронизированы для перемещения воздуха по медленному круговому шаблону. Это предотвращает образование «застойных карманов» в углах, где уровни влаги и навоза выше. Координируя массив циркуляционных вентиляторов, управляющие ранчо гарантируют, что все помещение поддерживает постоянную концентрацию NH3 ниже порога в 10 ppm. Если у вас есть мертвая зона, циркуляционный вентилятор не выполняет свою работу.

Шаг 3: Автоматизация смягчения аммиака на основе датчиков Самое продвинутое применение включает подключение сети циркуляционных вентиляторов к датчикам аммиака (NH3) и относительной влажности (RH) в реальном времени через интерфейс 0–10 В. Если концентрация газа на отметке 1,0 метра превышает предустановленный предел безопасности (например, 15 ppm), система управления приложением может автоматически увеличить обороты вентиляторов на 5%. Эта «проактивная очистка» гарантирует, что дыхательная зона остается безопасной, даже если уровни влажности в коровнике резко возрастают во время теплого фронта. Циркуляционный вентилятор становится самокорректирующимся узлом в плане биобезопасности объекта.

Шаг 4: Управление коррозией и конденсацией в закрытых коровниках Зимние коровники печально известны своей коррозионной активностью. Высокая влажность + аммиак = смерть металла. Степень защиты IP55 двигателя циркуляционного вентилятора и не корродирующая рама из PE являются обязательными для круглосуточной зимней работы. Мы рекомендуем простой ежемесячный осмотр лопастей из нержавеющей стали. Скопление пыли зимой может быть липким из-за влажности; поддержание лопастей в чистоте гарантирует, что циркуляционный вентилятор сохраняет свой шепчущий аэродинамический баланс, что жизненно важно для атмосферы коровника с низким уровнем стресса.

Часто задаваемые вопросы: Контрольный список зимней вентиляции для скептически настроенного инженера

1. Увеличивает ли работа циркуляционного вентилятора зимой риск мастита, обдувая вымя?

Нет. Когда циркуляционный вентилятор модулирован до своей низкоскоростной «очистительной» настройки, скорость ветра на уровне животного остается ниже 1,5 м/с. Этого недостаточно, чтобы вызвать охлаждение сосков, связанное с риском мастита. Фактически, высушивая поверхность подстилки, циркуляционный вентилятор фактически снижает бактериальную нагрузку окружающей среды, вызывающую мастит. Вы меняете холодный сосок на сухую подстилку.

2. Стоит ли энергопотребление вентилятора мощностью 10 л.с. для зимней очистки воздуха?

Да, потому что потребляемая мощность нелинейна. В «Зимнем режиме» циркуляционный вентилятор 368-B мощностью 10 л.с. использует лишь часть своей мощности — часто менее 800 Вт. Это ничтожная стоимость по сравнению
